Le Butterstamp

En1876 A.G. Bell avait breveté son téléphone après avoir soumis un modèle rudimentaire avec sa demande le 14 février 1876.
Le Premier téléphone appelé "Gallows"
Le second modèle appelé "La box"
Sous cette deuxième forme, l'appareil n'était pas encore très commode.

Exploitation du premier téléphone
À l'automne 1876, Gardiner Greene Hubbard commença à exploiter systématiquement le téléphone magnétique inventé par Alexander Graham Bell. Dans les environs de Boston, plusieurs lignes téléphoniques privées furent installées, certaines mesurant trois ou quatre kilomètres de long, pour relier des usines à des bureaux ou des bureaux à des résidences. Dans certains cas, là où des lignes télégraphiques privées existaient déjà, les appareils télégraphiques furent remplacés par une paire de téléphones.
Le 9 octobre 1876, un téléphone fut installé à chaque extrémité d'un circuit télégraphique appartenant à la Walworth Manufacturing Company et exploité par celle-ci, reliant son bureau de Boston à son usine de Cambridge, sur une distance d'environ trois kilomètres. La batterie télégraphique de la société, composée de neuf piles Daniell, fut retirée du circuit et remplacée par une autre à dix éléments de carbone. Il est rapporté que « la transmission articulée se fit alors par le fil. Les sons, d'abord faibles et indistincts, devinrent soudain très forts et intelligibles. » Un autre exemple des premières utilisations pratiques du téléphone fut la connexion des installations hydrauliques au bureau central des commissaires des eaux de Cambridge, dans le Massachusetts. Le 4 avril 1877, un circuit téléphonique fut installé pour relier l'usine de Charles Williams Jr., située Court Street à Boston, à sa résidence de Somerville. Il s'agirait du premier circuit téléphonique construit aux États-Unis, les premiers étant des lignes télégraphiques transformées. Plusieurs autres lignes téléphoniques privées furent construites à Boston et dans ses environs au début de 1877. De nombreux petits entrepreneurs trouvèrent même rentable de déployer des lignes privées et s'efforcèrent d'obtenir des commandes pour ce type de travaux. Ils installaient les circuits sur les poteaux des compagnies télégraphiques sans autorisation, ou les fixaient aux toits des maisons, aux arbres, à tout endroit où un support ou un bouton en porcelaine pouvait être fixé, sans se soucier des droits de propriété.
Durant l'hiver 1876-1877, un service expérimental de péage sur circuits télégraphiques fut un succès sur des distances de plusieurs centaines de kilomètres, même de Boston à New York. En novembre 1876, Graham Bell put maintenir une conversation sur les circuits télégraphiques entre New York et Boston, en utilisant seulement une paire de magnétotéléphones, tant que les lignes parallèles n'étaient pas en service. « Lorsque cela », dit-il, « les sons vocaux étaient très diminués, mais toujours audibles. On aurait dit parler sous un orage. La conversation, bien qu'audible, pouvait être maintenue avec difficulté. »
Le 12 février 1877, Graham Bell donna une conférence téléphonique à Salem, dans le Massachusetts, à vingt-huit kilomètres de Boston. À 22 h 55 , un journaliste du Boston Globe rendit son compte-rendu par téléphone ; il s'agissait du premier article de journal envoyé par téléphone. Avant la conférence, un fil fut tendu entre la salle de conférence et un circuit télégraphique relié aux salles de rédaction. Un téléphone unique fut ensuite installé à chaque extrémité de la ligne.0

D'ou vient le nom de butterstamp ?
Un groupe de scientifiques s'estait réuni autour de Eli Whitney Blake, professeur de physique. pour travailler ensemble sur les nouveaux usages de l'éléctricité et du magnétisme. Parmi eux se trouvaient le professeur John Peirce et le Dr William F. Channing, médecin et électricien. Ils travaillaient au développement du téléphone. Des étudiants participaient également aux travaux. William Ely assistait Blake au laboratoire. James D. Earle et John J. Greene avaient tendu un fil entre leurs chambres situées aux extrémités opposées du Hope College en 1877 et ont pu converser. Par la suite Earle et son colocataire James L. Wells ont conçu un phonographe permettant de transmettre « Mary had a little lamb » d'une pièce à l'autre ...
Bell était au courant des travaux en cours, et s'en inquiétait, jusqu'à ce qu'il apprenne qu'ils étaient menés à des fins scientifiques plutôt que commerciales. Par la suite, bien qu'il les qualifiât avec condescendance d'« expérimentateurs », il était disposé à s'informer de leurs progrès.
À la fin de l'hiver ou au début du printemps 1877 , chez Rowland Hazard, au 45 Williams Street, où résidait le professeur Blake, Blake lui fit une démonstration du téléphone avec l'aide de William Ely. Walter Lee Munro écrivit ce souvenir de l'événement en 1879 :
Le fil était tendu entre la salle de réception, juste derrière la porte d'entrée, et le bureau à l'autre bout du long couloir, avec un téléphone à chaque extrémité. Ely écoutait par hasard le combiné du bureau, où le professeur Blake achevait sa préparation, lorsqu'il entendit une voix familière à l'autre bout du fil et dit : « Mon père vient d'entrer, j'entends sa voix ; vous l'attendiez ? » Le professeur Blake était à la fois stupéfait et ravi, car même dans leurs plus folles fantaisies, les scientifiques n'avaient jamais imaginé pouvoir reconnaître des voix individuelles.
Le principal problème du téléphone résidait dans la taille du combiné.
C'est à William Ely qu'on doit l'idée de remplacer l'aimant en fer à cheval par un aimant en barre.
Le résultat fut ce que John Peirce appelait le « récepteur Butterstamp », en raison de sa ressemblance avec un ustensile ménager alors utilisé pour imprimer des motifs sur des mottes de beurre. Ce récepteur produisait également des sons plus clairs. Walter Lee Munro se souvient du matin de mai 1877 où les descriptions et illustrations du téléphone de Bell parurent dans le Providence Journal :
Le professeur Blake entra dans la salle de cours, tout excité, un exemplaire du document à la main, et s'adressa à la classe en ces termes : « Messieurs, vous avez vu l'annonce du téléphone du professeur Bell dans le journal de ce matin. Vous connaissez tous cet appareil ; certains d'entre vous en ont eux-mêmes fabriqué. Je tiens à vous informer qu'il y a quelque temps, le professeur Bell est venu de Boston pour comparer ses notes avec le professeur Peirce, le Dr Channing et moi-même. Il nous a dit qu'il maîtrisait le principe du téléphone, mais qu'il n'avait pas réussi à concevoir un récepteur peu encombrant. Nous lui avons montré notre récepteur, que vous connaissez tous. Je vous demande de le comparer à celui du professeur Bell, tel qu'il est présenté dans le journal d'aujourd'hui. »
Ce fut l'heure de triomphe du professeur Blake, car il savait que la classe savait de quoi il parlait ... Les téléphones utilisés dans ces lignes pionnières étaient de type "la Box", destinés à être posés sur une étagère, une table ou un bureau.

Prototype qui aurait été fabriqué dans les ateliers Bell en 1877.

Le 15 Mai 1877 - Bell Présente le téléphone à main (hand telephone). Mentionné dans une lettre de Theodore N. Vail à William A. Childs, président de la Law Telegraph Company. il présente au public son invention sous une nouvelle forme imaginée par le professeur Pierce : "the Hand Telephone" ou "Téléphone à Main" aussi appelé "butterstamp" car sa forme évoquait bien les tampons pour mouler le beurre.

Parution tardive dans le Scientific American le 10 octobre 1877

Autre extrait du Providence Journal , 29 juin 1877 Le président au téléphone Vers 3 heures, le président a connu une nouvelle sensation. Sous la direction de M. Fred A. Gower, agent de gestion du professeur Bell, un fil téléphonique a été connecté au fil Western Union Telegraph [à Rocky Point], soumis aux fins du directeur Bradford, et une communication téléphonique établie avec le professeur. Bell à l'hôtel de la ville dans cette ville. Le président a ensuite été invité à placer l'un des téléphones, qui ressemblait d'ailleurs à une bobine assez grande, contre une oreille, ce qu'il a fait, lorsque M. Gower a parlé dans l'autre d'un ton modéré en disant: " Prof. Bell, j'ai l'honneur de vous présenter le président des États-Unis, qui écoute à l'autre téléphone; vous comprenez ? " Le président écoutait attentivement tandis qu'un sourire de plus en plus grand entourait ses lèvres, et l'émerveillement brillait de plus en plus dans ses yeux, jusqu'à ce qu'il prenne le petit instrument de son oreille, le regarda un moment avec surprise et remarqua: «C'est merveilleux». Pendant ce temps, le professeur Bell a déclaré, selon M. Gower, qui écoutait au téléphone : «Monsieur le président, je suis dûment conscient du grand honneur qui m’a été conféré en présentant pour la première fois le téléphone parlant à l’attention. du président des États-Unis. Je suis situé dans l'un des salons du City Hotel, à Providence. Je vous parle à travers treize kilomètres de fil, sans utiliser de courant galvanique sur la ligne. J'espère que vous comprenez bien ce que je dis, et je serai très heureux d'entendre quelque chose de votre part en réponse, s'il vous plaît. " À la suggestion de M. Gower, qu'il devrait parler au professeur Bell, le président a dit: «Veuillez parler un peu plus lentement. Quelques messages supplémentaires sont passés, lorsque le président a de nouveau déclaré: «C'est merveilleux», disant qu'il pouvait très bien comprendre certains mots, mais qu'il ne pouvait pas saisir les phrases. Le gouverneur [de Pennsylvanie] [John] Hartranft a également essayé le merveilleux petit instrument, avec à peu près la même expérience que le président, disant en réponse à une question du professeur Bell : "Je vous comprends très bien."

sommaire

En Amérique les premiers téléphones conçus par Bell fin 1877 appelés de façon populaire "butterstamp", vont équiper les premiers clients. Plus tard la même année, le "Butterstamp" a été remplacé par le "Coffin Téléphone " (oui son boîtier fait penser un peu à un cercueil).
Le Coffin est équipé d'un générateur à magnéto entraîné par une manivelle à main qui envoie du courant alternatif sur la ligne pour alimenter un dispositif de sonnerie relié directement au bureau central , afin d'alerter un opérateur, ou à l'autre correspondant en point à point.
( Watson a déposé le brevet de la sonnerie , le 1er Août , 1878. ) . ,

Coffin Téléphone. Les modèles de butterstamp les plus répendus étaient les quatres modèles ci dessus.

Cette publicité de 1879 illustre le nouveau téléphone mural, créé dans le but de satisfaire aux utilisateurs qui perdaient des bouts de conversation lorsqu’ils déplaçaient le transmetteur/récepteur de la bouche à l’oreille.

Accroché au mur de la chambre ou du bureau de l'abonné, le téléphone ou "hand téléphone" était en acajou ou recouvert de caoutchouc il pendait sur un crochet en acier vissé sur le panneau de bois en noyer généralement. Il était complété par une sonnerie extérieure pour le premier modèle ou fixée sur le même panneau de bois pour le second appareil. Des vis pour relier les fils ont été fixés à chaque coin de cette planche. Un simple parafoudre relie les deux bornes supérieures, ligne et terre. En bas de la planche on trouve les deux connexions pour le "hand téléphone". Au centre de la planche et reliée à la terre, se trouvait un bouton-poussoir de coupure du circuit que l’abonné pouvait utiliser pour appeler le «Central». Sous le bouton-poussoir était inscrit le numéro d'ordre du téléphone sur la ligne.

De 1877 à 1902, le récepteur « butterstamp » est resté le récepteur standard, puis a été remplacé par un modèle plus performant.

l'intégral du scientific American du 6 octobre 1877, le monde découvre le Hand Téléphone

sommaire

Ce modèle de téléphone dit "Hand Téléphone" ou "Butterstamp" va rapidement faire le tour du monde et sera même copié juste avec les explications et photos lus dans la presse.

De Thomas E.Cornish Philadelphie 1877 Une brochure rare et ancienne de 4 pages de la Philadelphia Telephone Company, faisant la promotion du nouveau et étonnant téléphone parlant . La première version promotionnelle mérite d'être citée: «Le téléphone parlant de Bell attire l'attention du monde entier; moins de six mois après son introduction, 5000 ont été utilisés dans ce pays. Aucune invention récente n'a été aussi bien reçue par le public, et si pleinement approuvée par la presse et il n’est pas étonnant que les résultats soient étonnants. Avec cet instrument simple, on peut converser avec un autre, même sur plusieurs kilomètres .

Circulaire de M. Hubbard

La fourniture des téléphones portables, mentionnés dans la circulaire précédente, fut confiée à l'assistant de Graham Bell, M. Thomas A. Watson, entré au service des propriétaires de l'entreprise vers le 1er avril 1876. Il occupait un petit bureau et un grand espace de travail dans la petite usine de Charles Williams, au 109 Court Street, à Boston. M. Watson y fabriquait et assemblait les pièces selon les besoins. Naturellement, des améliorations étaient à l'ordre du jour, et un magnétotéléphone à manche en acajou, plus petit et plus esthétique, fut bientôt adopté.

La rapidité avec laquelle le « jouet de Bell » a commencé à gagner la faveur du public est illustrée par le fait que, le 31 juillet 1877, soit moins de quatre mois après l'envoi de la première circulaire par M. Hubbard, 778 téléphones avaient été loués, tandis que, selon toute vraisemblance, un nombre équivalent de téléphones expérimentaux avaient été fabriqués par des mécaniciens et des scientifiques, convaincus qu'il serait facile d'améliorer la méthode de Bell. À la fin de l'année 1877, 5 491 téléphones Bell étaient en service.

Cette forte demande pour un instrument aussi utile encouragea les « propriétaires » des brevets Bell à élargir leur champ d'activité. Graham Bell ayant transféré tous les droits, titres et intérêts à M. Hubbard le 9 juillet 1877, lui confiant ainsi le contrôle, M. Hubbard créa, le 1er août 1877, la Bell Telephone Association de Boston, sans capital social, et en assuma les fonctions de fiduciaire, tandis que M. Sanders en assumait les fonctions de trésorier.
Le développement des échanges et l'attribution de droits territoriaux commencèrent alors à prendre de l'ampleur, et M. Hubbard visita toutes les grandes villes pour intéresser des personnalités influentes. Malgré ses nombreux déplacements, s'efforçant d'influencer les capitaux afin qu'ils considèrent le téléphone comme un investissement intéressant, la tâche d'intéresser les investisseurs au développement des échanges locaux s'avéra difficile, et les progrès furent lents aux États-Unis.
Aux États-Unis, le premier bail pour des droits territoriaux a été signé du 2 au 1er octobre 1877 avec la Telephone and Telegraph Construction Company de Détroit, dans le Michigan ; pourtant, onze mois se sont écoulés avant qu'un central téléphonique ne soit ouvert dans cette ville.
Le second bail fut attribué à la District Telephone Company de New Haven, dans le Connecticut, et comprenait les comtés de New Haven et de Middlesex. Le premier comté connut un développement rapide et a l'honneur d'avoir établi sur son territoire les deux premiers centraux téléphoniques commerciaux (à New Haven et à Meriden), le premier central
Le 12 février 1878, le territoire fut attribué à la New England Telephone Company, de Boston. Le 8 mars 1878, une licence fut accordée à l'American District Telegraph Company, de Saint-Louis, et le 3 juillet 1878, une licence fut accordée pour la ville de New York, couvrant un rayon de 33 miles.
Cette activité créa une forte demande de téléphones et, fin juillet 1878, plus de 12 000 appareils avaient été placés. Il fut donc jugé plus judicieux de constituer une société plus grande et plus flexible. Le 30 juillet 1878, M. Hubbard créa donc la Bell Telephone Company, de Boston, sous le régime des lois du Massachusetts, pour fabriquer, vendre et utiliser des téléphones hors de la Nouvelle-Angleterre. Son capital était de 150 000 dollars. M. Hubbard en était le fiduciaire, M. Sanders le trésorier, le Dr Bell l'électricien et Thomas A. Watson le surintendant. Cette société acquit tous les brevets, biens et droits de son prédécesseur, la Bell Telephone Association, et son siège social demeura à l'usine Williams, au 109 Court Street.
Cette deuxième société mère conclut neuf accords officiels accordant des droits exclusifs d'utilisation des téléphones Bell sur un territoire déterminé. Elle accomplit un travail remarquable dans le développement des centraux téléphoniques, si bien que quelque 22 000 téléphones étaient en service lorsque, le 13 mars 1879, il fut jugé plus judicieux de créer une nouvelle société mère disposant d'un soutien financier suffisant, combiné à l'influence personnelle et commerciale nécessaire pour gérer l'entreprise à l'échelle requise par les conditions de maturité. La National Bell Telephone Company fut ainsi constituée en vertu des lois de l'État du Massachusetts, avec un capital social de 850 000 dollars. Les bureaux exécutifs de cette société mère furent transférés à New York en août 1878, aux 66 et 68 Reade Street. Un an plus tard, la société retourna à Boston et s'installa au 95 Milk Street.

sommaire

Les téléphones CHARLES WILLIAMS CO. MANUFACTURER, deBoston fabriqué vers 1880 sont peut être les plus recherchés

TROUVE DANS LA "RÉSIDENCE MALVINA K. WETMORE", AVENUE BELLEVUE, NEWPORT "(Rhode Island) et vendu aux enchères en 2018 pour $22,000.00 Brevet Williams "téléphone switch" en 1880 avec le crochet la sonnerie lé télphone et le parafoudre, que l'on trouvera chez les abonnés au téléphone. .Patent 226528 En 1880 il y avait aussi le microphone à charbon d'Edison pour compléter ce poste.

Patent 226528, April 13, 1880, Edward N. Lord, Assignor of one half to Charles Williams Jr., Telephone Switch.

sommaire

Fin 1877 début 1878, le téléphone construit par Brown Ayres, de l'institut Stevens, d'Hoboken (États-Unis), se distingue par une organisation simple et une action énergique. le Dr Brown Ayres, était président de l'Université du Tennessee à sa mort en 1919.
C'était un homme brillant qui avait déjéà installé une ligne téléphonique en 1877 sur un fil de laWestern Union,
Son talent précoce en électricité et télécommunications lui a valu de devenir ami avec Thomas Edison et Alexander Graham Bell, qui lui ont offert l’opportunité de rejoindre le système de communication naissant de Bell alors qu’il était encore jeune.
Il a même refusé l'offre d'emploi de Bell au profit de la poursuite de sa carrière universitaire, qui l'a finalement conduit à Knoxville à la présidence de l'Université du Tennessee, où il a joué un rôle déterminant dans la planification et la conception d'un nouveau bâtiment spectaculaire qui devait être placé au sommet. de la plus haute colline sur le campus. Mais il est mort deux ans avant la fin des travaux sur The Hill.

On retouve la description de ce téléphone dans "Le téléphone le microphone et le radiophone 1825" de Swartze Théodor, qui a certainement été inspiré de l'artile du le journal de l'université . de 1878.

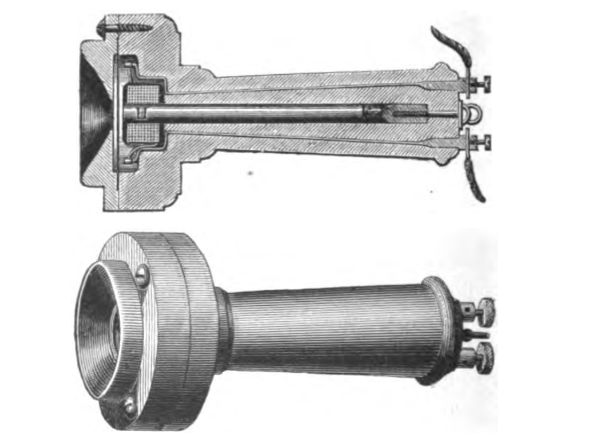

Le Téléphone de Brown Ayres La figure en donne la coupe en Jong. La boite a, 17 centimètres de. longueur et 7 centimètres de diamètre, A travers le bloc cylindrique de bois, on a creusé un trou de 5 centimètres de diamètre, dans lequel les aimants se trouvent fortement enserrés et fixes, mais peuvent toutefois glisser au moyen de la vis v, Ils se composent de deux aimants en fer à cheval, m, m, chacun de 7 centimètres 5 de longueur, et sont semblables à ceux que l'on trouve chez les quincailliers. Ces deux aimants sont réunis en ce que l'on appelle un aimant composé, et séparés par un morceau de bois t, d'environ 3 millimètres d'épaisseur; les pôles de même nom sont placés l'un sur l'autre. Entre chaque paire de pôles semblables, on serre un morceau de fil de fer doux, i, à peu près de 4 à 5 millimètres de diamètre et de 30 millimètres de longueur,dont l'un des bouts sur une longueur de 15 millimètres, a été limé à plat des deux côtés; cet ensemble magnétique est, à l'aide de deux morceaux de bois w, w, et deux vis abois, réunis en un tout solide, comme le représente la figure ci contre. A la partie de derrière des morceaux de bois w, est fixée au moyen de petites vis une bande de laiton d. C'est à travers le milieu de cette bande, qui est tendue dans l'intérieur de la boîte de bois, que passe la vis v au moyen de laquelle on règle l'écartement, entre les pôles magnétiques et la membrane. Sur chacun des deux morceaux de fer i, qui dépassent les pôles magnétiques, se trouve placée une petite bobine b, en carton, bois de buis ou caoutchouc durci, entouré de fil de cuivre recouvert (n° 38 de la jauge de Birmingham). Chacune des deux bobines a 13 millimètres 5 de; longueur et 12 millimètres 5 de diamètre. Les deux bouts de fil des bobines sont réunisparles bornespl,p-, qui servent à intercaler l'instrument dans le circuit. La membrane é est faite en tôle de. fer mince légèrement vernie. La bonne marche de l'appareil dépend de la qualité.

Photos du modèle de la collection Jean Godi

sommaire

En Europe, des progrès furent réalisés grâce à des expériences approfondies menées par des gouvernements étrangers pour démontrer concrètement l'utilité du téléphone. Le 28 novembre 1877, il fut officiellement proclamé que « l'introduction du téléphone dans le service télégraphique de l'Empire allemand était officiellement accomplie ; et son utilisation pratique peut être considérée comme achevée de manière satisfaisante ». Cette conclusion reposait en grande partie sur les excellents résultats obtenus sur un circuit à péage de trois cent trente kilomètres de long, établi entre Berlin et la résidence de campagne du prince Bismarck à Varzin, en Poméranie, début octobre 1877. Il s'agissait probablement de la première reconnaissance officielle de l'utilité pratique du téléphone par une nation étrangère. Pourtant, début 1877, M. Preece, directeur du département télégraphique anglais, avait informé son gouvernement qu'Alexander Graham Bell « avait rendu possible la reproduction de la voix humaine avec toutes ses modulations à distance. J'ai parlé avec une personne à différentes distances, jusqu'à trente-deux kilomètres ». En novembre 1877, une communication fut parfaitement maintenue pendant deux heures entre Douvres et Calais, soit une distance de 36 kilomètres, grâce à un circuit télégraphique intégré à un câble sous-marin. Puis, en décembre 1877, M. Preece rapporta officiellement avoir réussi à maintenir une longue conversation par un câble télégraphique sous-marin de 100 kilomètres de long, reliant Dublin à Holyhead, au moyen de téléphones portables.

En France
A la réunion annuelle de l'association Britannique (BAAS) à Plymouth au mois de septembre 1877, on apprit les progrés fait depuis et W.Preece, avec la participation de Bell, ils firent la première démonstration pratique avec la fameuse paire de Hand-Téléphones amené par WH Preece.

A cette réunion Alfred Niaudet, neveu de Mr Louis Bréguet (père) et célébre constructeur de matériel électrique chez Bréguet, qui parle couramment l'Anglais et qui est aussi membre de la "Society of telegraph Engineers", le lendemain Niaudet reçoit des mains même de l'inventeur une paire de téléphones (photo ci contre au musée du cnam) pour les amener en France. Niaudet est aussi membre de la Société Française de Physique dès sa fondation et deviendra administrateur de la Société Générale des Téléphones à sa création. Rentré à Paris, plein d’enthousiasme, Antoine déclare à des collègues « Depuis que j’ai ce magique petit appareil entre les mains, je ne dors plus ! » Ces deux téléphones traversèrent la Manche, dans une boite fermée à clef. Ils étaient en bois de frêne blanc tout à fait rustique et assez semblable à un bilboquet, la paire sera par la suite, donnée par la veuve A.Breguet au Musée des arts et métiers à Paris en 1884 et y sont toujours visibles. Breguet sans tarder fit une présentation devant un petit comité appartenant à l'institut et Collège de France. Fin septembre 1877 Niaudet et Breguet organisent une présentation à l'Académie des Sciences à Paris.

Fin 1877 c'est la première conversation téléphonique entre l'Angleterre et la France avec des Butterstamp Bell.

Le 2 novembre 1877, Alfred Niaudet, le cousin d’Antoine, présente officiellement le téléphone Bell à la société française de physique. Les nombreuses démonstrations sont irréfutables mais un peu décevantes sur le plan technique car les conversations sont perturbées par le brouhaha de la foule présente.
Graham Bell charge alors Antoine Breguet et Cornelius Roosevelt, un ingénieur électricien d’origine américaine, de faire connaître le téléphone en France. En premier lieu, Antoine Breguet, soucieux de préserver la réputation de haute qualité de la Maison, améliore l’aspect extérieur du téléphone.
On peut lire dans le Petit Journal :
« L’industrie parisienne, si délicate toujours, n’a pas tardé à faire une jolie chose d’un assez gros bilboquet, et le téléphone que nous a montré Monsieur Breguet est véritablement un joli petit objet, quand on le compare à l’appareil rustique apporté de Londres ».
En se lançant dans l’industrie du téléphone, la Maison Breguet n’aura de cesse d’en améliorer les performances, l’aspect pratique et l’esthétique
A. Niaudet termine en annonçant que M. Bell lui avait formellement promis de venir bientôt à Paris et d’y prendre la parole dans une réunion scientifique. Ce sera une fête pour les admirateurs de l’heureuse invention du téléphone.
Téléphone Bréguet

Ces appareils étaient vendus 30 francs à l'époque ce qui équivaut à 350 € actuels, ils étaient accompagnés de La Notice . Avec les mises en garde, les explications du pourquoi on en trouve encore beaucoup qui n'ont pas de marque ...

En 1881, Antoine Breguet transforme l’horlogerie familiale en société anonyme sous la dénomination « Maison Breguet » avec pour objet « la construction, l’installation et le commerce » de matériel électrique (télégraphie, téléphonie, signaux, éclairage, transmission de force à distance, etc.).

Systèmes Bell , de Bréguet et Roosevelt :

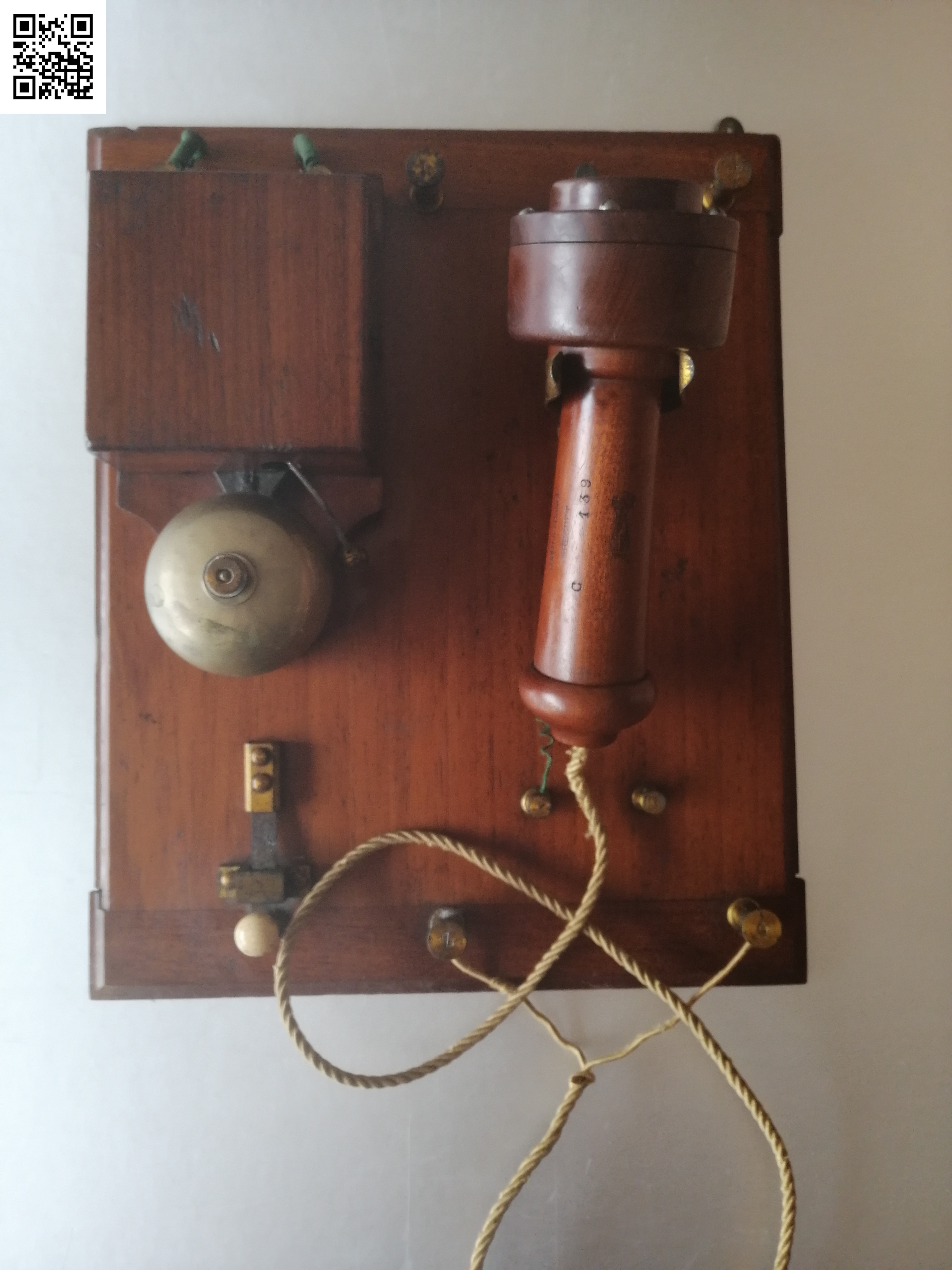

Concrètement voici ce qui était proposé aux premiers clients : Planche Breguet INSTALLATION CLIENT : exposé au Cnam à Paris Sur une planchette d'acajou suspendue à la muraille, sont disposées d'abord une sonnerie trembleuse ordinaire au-dessous de laquelle est fixé un bouton transmetteur, et en second lieu deux fourches servant de support aux deux téléphones et dont une est adaptée à la bascule d'un commutateur disposé comme une clef de Morse. Les deux téléphones sont reliés, par deux fils conducteurs disposés de manière à être extensibles, à quatre boutons d'attache dont deux sont reliés directement l'un à l'autre et les deux autres à la ligne, à la terre et à la pile par l'intermédiaire du commutateur, du bouton transmetteur et de la sonnerie. Le commutateur A se compose d'une bascule métallique ac portant au-dessus de son point d'articulation, la fourche de suspension F' de l'un des téléphones; elle se termine par deux taquets a et c au-dessous desquels sont fixés les deux contacts du commutateur, et un ressort presse le bras inférieur de la bascule de manière à faire appuyer constamment l'autre bras contre le contact supérieur. Pour plus de sûreté, une languette d'acier ab adaptée à l'extrémité inférieure de la bascule, frotte contre une colonnette b munie de deux contacts isolés qui correspondent à ceux de la planchette. La bascule est en communication avec le fil de ligne par l'intermédiaire du bouton d'appel, et les deux contacts dont nous venons de parler, correspondent l'un, le supérieur, avec l'un des fils des téléphones qui sont intercalés dans le même circuit, l'autre avec la sonnerie S, qui elle-même communique à la terre. Il résulte de cette disposition, que quand le téléphone de droite appuie de tout son poids sur son support, la bascule du commutateur est inclinée sur le contact inférieur, et, par conséquent, la ligne est mise directement en rapport avec la sonnerie, ce qui permet d'appeler la station. Quand, au contraire, le téléphone est enlevé de son support, la bascule est sur le contact supérieur, et les téléphones sont reliés à la ligne. Pour appeler la station en correspondance, il suffit d'appuyer sur le bouton transmetteur; alors la liaison de la ligne avec les téléphones est brisée et établie avec la pile du poste, laquelle envoie un courant à travers la sonnerie du poste correspondant. Pour obtenir ce double effet, le ressort de contact du bouton transmetteur appuie en temps ordinaire contre un contact adapté à une équerre qui l'enveloppe par sa partie antérieure, et, au-dessous de ce ressort, se trouve un second contact qui communique avec le pôle positif de la pile du poste. L'autre contact correspond au fil de ligne, et une liaison est établie entre le fil de terre et le pôle négatif de la pile du poste, ce qui fait que ce fil de terre est commun à trois circuits: 1o Au circuit des téléphones; 2o Au circuit de la sonnerie; 3o Au circuit de la pile locale. La seconde fourche qui sert de support au téléphone de droite est fixée sur la planchette et n'a aucun rôle électrique à remplir.

Il est facile de comprendre que ce dispositif peut être varié de mille façons différentes, mais nous nous bornerons au modèle que nous venons de décrire qui est le plus pratique.

Brevet 122 452 déposé pr M.Brandon au nom de Cornelius Roosevelt et Louis François clément Breguet le 5 février 1878.
Cette coopération Breguet Roosevelt dura jusqu'à la fin de 1878, date à laquelle Roosevelt racheta à Breguet ses droits sur les brevets déposés en commun au cours de l'année contre une somme de 5000 francs.

Poste Trouvé après 1878 Les prix d'époque.

En 1878 Selon le brevet Bell passé avec Cornelius Roosevelt, en 1878, Bréguet et Ducretet fabriquent des modèles expérimentaux.
Bréguet Bell "Pour La France" Ducretet sans poinçon Bell car il a du être fabriqué après 1878.
Dans la presse scientifique dès 1878 et 1879 comme dans le premier numéro de "La lumière électrique" de 1879", on trouve la description du dispositif Ducretet , Perrodon, Siemens ... Récits de Th Dumoncel

Modèle Ducretet Modèle Bell Bréguet

Modèle du catalogue Ducretet, 30 Francs de l'époque.

Beaucoup de constructeurs et d'ingénieurs réaliseront de merveilleux sytèmes, des téléphones plus ou moins astucieux, élégants ... pour le bonheur des collectionneurs d'aujourd'hui, retenons les principaux :

Aboillard - Ader - Atea - Bailleux -Berliner - Berthon - Blake - Bourseul - Breguet - Burgunder - Charron-Bellanger - Crossley - D'Arsonval - Delafon - Digeon - Duchatel - Ducousso - Dunyach-Leclerc - Edison- Eurieult - Gallais - Grammont - Jacqueson - La Séquanaise - Maiche - Milde - Morlé-Porché - Morse - Albank - Nee - Ochorowiz - Pasquet - Pernet - Picart-Lebas - Radiguet - Roulez - Rousselle-Tournaire - S.I.T - Tavernier - Vande-Meerssche - Wery -Wich .... (voir la page les téléphones)
En premier on trouve dans le livre "Le téléphone expliqué à tout le monde" de Giffard en février 1878, un bon aperçu des faits, des discours, des croyances .... de l'état de l'art à cette date.
....

sommaire

En Angleterre

Fait marquant à Providence (État du Rhode Island) :
Le colonel William H. Reynolds, qui vivait à Providence plusieurs années avant sa mort en 1906, et qui était le grand-père du citoyen local bien connu, qui porte le même nom, s’intéressa beaucoup à l’invention de M. Bell et a pu entrer en contact avec celui ci.
Le colonel Reynolds était un ancien combattant de la guerre de Sécession, ayant été lieutenant-colonel du premier régiment d'artillerie à la tête de la batterie A à la bataille de Bull Run. ... Pour la somme de 5 000 $, le colonel Reynolds a finalement acheté le contrôle du brevet de M. Bell pour le Royaume-Uni de Grande-Bretagne et d'Irlande, et pour 2 500 $ de plus, il a obtenu les droits de contrôle pour l'Espagne, l'Italie, le Portugal et la Russie.
En Angleterre on ne tardera pas à faire de la publicité pour le téléphone de Bell
Janvier 1878 Bell, receva un télégramme de Sir T.Bidduph serétaire privé de la reine Victoria d'Angleterre pour faire une démonstration à Osborne House, résidence royale familiale dans l'ile de Whight. Bell accepte mais il y sera reçu seul sans sa Mabel très déçue de cette réponse.
Reynolds fera réaliser une liaison est établie entre Osborne House et la ville de Cowes située à un kilométre.et invite la journaliste Kate Field, du Times de Londres, du Now Yord Heraldet divers ...
Le 14 janvier en soirée Bell commence la présentation et la reine Victoria put prendre l'appareil pour dialoguer avec son secrétaire ... la démonstartion dure trois heures.
La reine a consigné dans son journal (voir site) cet événement et Sir Thomas Biddulph demanda à Bell dans une lettre, que la reine Victoria était très intéressée à acquérir un ensemble de téléphones pour le palais (photo ci dessous).Voir aussi les correspondances.

Correspondance concernant l'achat de téléphones par la reine Victoria pour la maison d'Osborne.

En Angleterre, sur le plan des affaires, c'est trise mine, Reynolds et Bell éprouvent des diffiultés pour mettre en place la nouvelle société, pour trouver des capitaux ... les commandes n'arrivent pas, les britaniques bien équipés en télégraphes ne voient pas beaucoup d'interêts dans le téléphone.

L'Angleterre a pu comprendre et apprécier l'invention de Bell, mais l'inconvénient d'écouter d'abord avec un instrument puis de parler dedans semble avoir immédiatement impressionné deux Anglais. Charles A. McEvoy, un employé de l'usine d'artillerie de Londres, apparemment le premier à agir, a brevetér deux dispositifs.
L'un consistait simplement en un tube parlant reliant l'espace aérien situé à l'arrière du récepteur à la bouche, de sorte que le récepteur pouvait être maintenu en permanence contre l'oreille. L'autre était un dispositif maladroit mais efficace pour maintenir deux des premiers récepteurs manuels : l'un en position de conversation et l'autre pour écouter. Ces propositions ont permis de découvrir les premiers combinés.

Seulement six semaines plus tard, G. E. Pritchett, un architecte, obtint un brevet qui étendait quelque peu les idées divulguées par McEvoy.
Pritchett montre également un tube de communication relié à la bouche par un récepteur tenu à l'oreille, ainsi que deux instruments sur un manche incurvé et réglable, l'un destiné à être utilisé comme émetteur et l'autre comme récepteur. En outre, il montre une grande variété d'agencements ramifiés de tubes de communication reliés aux instruments de sorte que plusieurs personnes puissent les utiliser simultanément.
Aucun de ces appareils ne semble avoir été utilisé commercialement par leurs inventeurs, en partie à cause de l'absence de systèmes téléphoniques pratiques, et en partie parce que l'un de ces appareils aurait été un peu trop inefficace pour être utilisé de manière satisfaisante.

sommaire

Le premier perfectionnement du téléphone Bell, a été le microphone rendant l'appareil téléphonique plus performant et permettant d'avoir un seul récépeteur pour écouter et son micro pour parler. Ensuite est inventé le crochet commutateur appelé commutateur téléphonique permettant de faire circuler le courant entre l'appareil demandeur et l'autre appareil à travers la ligne téléphonique.

C'est Watson en septembre 1877 qui ne tarda pas à perfectionner le crochet commutateur et rendre pratique l'utilisation du téléphone de Bell AMÉLIORATION DE LA COUPURE AUTOMATIQUE DE L'INTERRUPTEUR POUR LES TÉLÉPHONES. Spécification faisant partie des lettres patentes n° 209 592, datées du 5 novembre 1878 ; demande déposée le 17 septembre 1877 A tous ceux que cela concerne : Sachez que moi, THOMAS A. WATSON, de Boston, dans le comté de Suffolk et l'État du Massachusetts, j'ai inventé un perfectionnement au mécanisme de commutation ou de coupure pour les téléphones, dont ce qui suit est une spécification : Il est d'usage, en relation avec les téléphones, d'employer un interrupteur, qui peut être changé de position pour diriger le circuit via le téléphone, ou via une cloche électrique ou magnéto-électrique, pour attirer l'attention. Dans cette présente invention, le commutateur est rendu automatique dans son fonctionnement, il reste, lorsque le téléphone n'est pas levé pour l'utilisation, en contact avec une vis ou un point métallique connecté en circuit avec la sonnerie et la masse, et lorsqu'il est en cours d'utilisation, il reste en contact avec une autre vis ou point métallique en circuit avec le téléphone. La figure 1 représente en élévation latérale, en traits pleins, une forme de mon mécanisme de commutation illustrant cette invention, le téléphone étant supposé être utilisé, et sur cette figure les lignes pointillées montrent le téléphone pris en charge et non utilisé. La figure 2 représente, en vue de face, l'appareil représenté sur la figure 1, avec le téléphone non utilisé. La figure 3 montre, sous forme de schéma, l'appareil dans une station lorsqu'il est utilisé comme interrupteur ; Fig. 4, un diagramme lorsqu'il est utilisé comme découpe. La carte a, sur laquelle le mécanisme de commutation est fixé, peut avoir n'importe quelle forme ou taille appropriée. Le support téléphonique est, dans ce cas de l'invention, constitué d'un levier, b, avec des bras c et un ressort, d. Ce levier est supporté par les extrémités de vis c, munies de sièges concaves pour recevoir les pointes d'un arbre f, prolongé à travers le levier. À l'arrière du levier se trouve un ressort g, pour presser la partie métallique de fermeture du circuit 1 - de préférence un ressort - contre la vis ou le point h, relié par un fil approprié, comme en fi, à la coupelle à vis j, avec laquelle est également connecté un fil, qui s'étend jusqu'à l'une des coupelles à vis, 2, du téléphone. Le levier b est, par le fil l, relié au fil de ligne. Lorsque le poids du téléphone est retiré du levier, ou lorsque le téléphone est mis en service, ce levier est simultanément actionné pour déplacer la partie d en contact avec la vis h, qui met le téléphone en circuit avec le fil de ligne. . La coupelle à vis 3 du téléphone est reliée par un fil à la masse ou au fil menant au poste suivant. La coupelle à vis m est reliée à la vis o, et est également reliée par une cloche à la masse ou au fil. Dans le diagramme, la Fig. 3,1' représente la cloche, p s son marteau, et son électro-aimant, étant utilisé avec la cloche une batterie voltaïque appropriée ou un autre générateur d'électricité. Pour utiliser cet appareil comme découpe, les fils seront disposés comme indiqué sur le schéma de la figure 4, dans lequel le fil de ligne est représenté par la lettre l. Lorsque le téléphone est mis de côté, la partie d reposera contre la vis o, enlevant ainsi la résistance du téléphone de la ligne. Grâce à cette invention, il est évident que le simple fait de prendre le téléphone pour l'utiliser et de le remplacer ou de le laisser tomber après utilisation change automatiquement le commutateur pour placer soit le téléphone, soit la cloche en circuit, ou actionner la partie de fermeture du circuit pour la placer. le téléphone en circuit ou le couper du circuit. Après avoir ainsi décrit mon invention, je ferai remarquer que je ne prétends pas être le premier et original inventeur du commutateur automatique actionné par le transfert du poids du téléphone. En cela, je crois que H. L. Roosevelt avait anticipé ce phénomène ; mais Un support de téléphone composé des cointinten.' combinaison d'un joug 011 extrémité d'un levier du premier ordre, amené à basculer par le retrait du téléphone, avec deux points fixes, l'un faisant circuit de connexion par l'intermédiaire de l'instrument de signalisation ou d'appel, l'autre par le téléphone , sensiblement comme illustré et exposé ici. En témoignage de quoi, j'ai signé mon nom sur cette spécification en présence de deux témoins signataires. THOMAS A. WATSON. Les témoins: GW GREGORY, W. J PRATT.

Un mois plus tard c'est Hilborne Roosevelt, un facteur d'orgues à tuyaux à New York et l'un des fondateurs de la première compagnie de téléphone de cette ville, dépose une autre demande de brevet sur un commutateur téléphonique en 1877. Dans cette configuration, le téléphone est pendu en sens inverses par un fil, la gravité agit sur un petit contacteur. Hilborne L. Roosevelt, "Amélioration des commutateurs téléphoniques", brevet n° 215 837, daté du 27 mai 1879 ; demande déposée le 3 octobre 1877. L'un de ses dessins de brevet est illustré, où l'interrupteur à ressort (S) entre en contact avec une goupille (P) pour terminer le circuit du récepteur lorsque le récepteur est soulevé. Dans un autre dessin du brevet de Roosevelt, une broche (A) était incluse dans un circuit de sorte que l'interrupteur fonctionnait comme un interrupteur unipolaire à deux directions. Dans les conceptions ultérieures, un crochet était utilisé pour maintenir le récepteur, au lieu d'une ficelle comme dans le brevet de Roosevelt; par conséquent, le commutateur est appelé commutateur à crochet ou crochet de commutateur. Bien que la conception mécanique de nombreux interrupteurs à crochet soit très intelligente, leur fonctionnement électrique est plutôt évident.

Par la suite, le récépteur ou écouteur garda sa forme de Butterstamp.

sommaire

Octobre 1878 dans le "Scientic American" Hopkins décrit comment fabriquer son téléphone :

TÉLÉPHONES SIMPLES.
Le téléphone, bien que généralement bien connu aujourd'hui, n'est pas moins intéressant qu'il ne l'était au début. Il existe de nombreuses formes de ce merveilleux instrument, dont certaines sont très simples, faciles à construire et à utiliser, tandis que d'autres sont plus compliquées. Le principe est le même dans toutes.
Dans la gravure ci-jointe, la figure 1 représente un téléphone en service ; la figure 2 est un instrument facile à construire ; la figure 3 est une coupe verticale d'une partie du même ; la figure 4 est un téléphone de la forme Bell ; et les figures 5 et 6 illustrent les méthodes de magnétisation des barres pour téléphones.
Le téléphone représenté sur la figure 2 utilise deux aimants en U ordinaires, qui peuvent être de n'importe quelle taille pratique et peuvent être achetés dans presque n'importe quelle quincaillerie ou magasin de jouets. Un noyau de fer de 80 pieds est serré entre deux pôles similaires des aimants et est fileté pour recevoir la bobine, sur laquelle est formée une bride pour supporter le diaphragme et l'embouchure. Les extrémités du fil qui forme la bobine sont reliées aux bornes de connexion vissées dans la bride. Le disque ou diaphragme est constitué d'une plaque de ferrotype ordinaire, telle qu'on peut s'en procurer chez n'importe quel photographe.

Le téléphone représenté sur la figure 4 a un manche en bois qui contient un aimant en barre ronde, K, ayant à une extrémité une bobine, L, en fil fin isolé. Les bornes de la bobine sont reliées aux bornes de connexion, N, à l'extrémité du manche. Le disque en fer, J, est supporté dans l'embouchure près de l'extrémité de l'aimant.
Lorsque les ondes sonores frappent le disque du téléphone émetteur, le disque vibre devant l'aimant, et comme il est lui-même un aimant par induction, sa puissance change constamment pendant qu'il vibre. Lorsque la plaque se déplace vers la bobine, un courant est induit dans cette dernière, qui traverse toute la longueur du fil la reliant à un instrument distant ; lorsque la plaque revient, un courant inverse s'ensuit. Ces courants ondulants produisent dans le disque de l'instrument récepteur des vibrations similaires à celles de l'instrument émetteur.
A l'intention de tous ceux qui désirent construire un téléphone, nous avons publié dans le SUPPLÉMENT SCIENTIFIC AMERICAN, n° 142, des instructions complètes, accompagnées de dessins grandeur nature, pour la fabrication d'un téléphone fonctionnel.

Février 1878 vu dans le "Scientic American"
Utilisation du téléphone.
Les gens de 'Bell telephone' dans une ville ont adopté le système de location d'appareils à 50 $ la paire double par an pour une utilisation sur les lignes locales et refusent de les vendre aux utilisateurs.
Afin d'empêcher toute violation de leurs brevets, ils confient à des agents le soin de surveiller les tentatives de fabrication privée de l'invention dans certains districts et, en cas de détection, d'exiger du fabricant non autorisé le même loyer que s'il avait régulièrement loué son appareil. Cette méthode de gestion d'un brevet est rarement couronnée de succès. L'appareil peut être construit très facilement et pour seulement quelques cents ; c'est une telle nouveauté que des centaines de personnes le fabriqueront, ne serait-ce que pour satisfaire leur curiosité, tandis que d'autres, ayant trouvé des utilisations pour lui, continueront à l'utiliser aussi librement qu'ils le feraient pour le télégraphe. Aucun système d'espionnage ne peut tenir compte de tous ces cas, et par conséquent, il serait probablement beaucoup plus rémunérateur si l'invention était fabriquée et vendue avec un bénéfice raisonnable. C'est ce qui se fait déjà en Allemagne, nous écrit un correspondant, où le professeur Bell n'a pas de brevets et où l'on peut acheter une paire d'instruments pour six dollars. En Angleterre, le prix demandé est de 150 dollars, ce qui est évidemment excessif. Les titulaires et les propriétaires de brevets commettent une erreur en essayant de réaliser de plus gros profits en gardant leurs appareils si étroitement. Il y a plus à gagner en les laissant entrer dans l'usage le plus large possible et en faisant preuve d'une libéralité raisonnable.

sommaire

En Australie

Description manuscrite d'un ancien récepteur téléphonique mis au point par Alexander Graham Bell. Source: Musées Victoria de Melbourne Australie. Edward Symonds l’a peut-être écrite entre 1876 et 1877. Symonds était l’oncle de Bell. Il a été acheté par Symonds lors d’une visite à la famille Bell à Brantford, en Ontario, puis emmené par Symonds en Australie. En Australie, le téléphone suscitait beaucoup d'enthousiasme. L’invention a été une inspiration pour commencer à travailler sur le premier téléphone australien. Un inspecteur des douanes de Geelong, WJ Thomas, a utilisé un instrument artisanal et lié deux maisons de son quartier à la fin de 1877. Il a ensuite transmis sur une distance plus longue, entre Geelong et Ballarat, le soir du 9 janvier 1878, puis entre Geelong et Queenscliff. .

La première conversation téléphonique sur le brevet de Bell a été donnée par W. J. Thomas, inspecteur des douanes à Geelong à Victoria .
Le premier appareil experimental était fabriqué par W. J. Thomas utilisé entre Geelong et Queensclif
Interprétation de la Box de BELL selon Thomas
(agrandir) (agrandir)

1878 Arriva rapidement le second modèle SIEMENS

Der gewöhnliche Fernsprecher (mit Außenklemmen) 1878 Hersteller SIEMENS & HALSKE BERLIN, D.R.Patent, Geräte-Nr. 38781

sommaire

En Italie Plus tard en 2002 Meucci fut reconnu comme le véritable inventeur du téléphone et que en 1857 il avait déjà créé la première forme du butterstamp.

sommaire

D'autres modèles

Ericsson Ericsson Ericsson
Siemens Hipp
Williams Bréguet Bréguet
Hasler ? Baillihache duquet

Bell Öller & Co Bell
bell Bell Edison Caudery
?
Combiné téléphonique Dunand, une adaptation européenne
